概 述

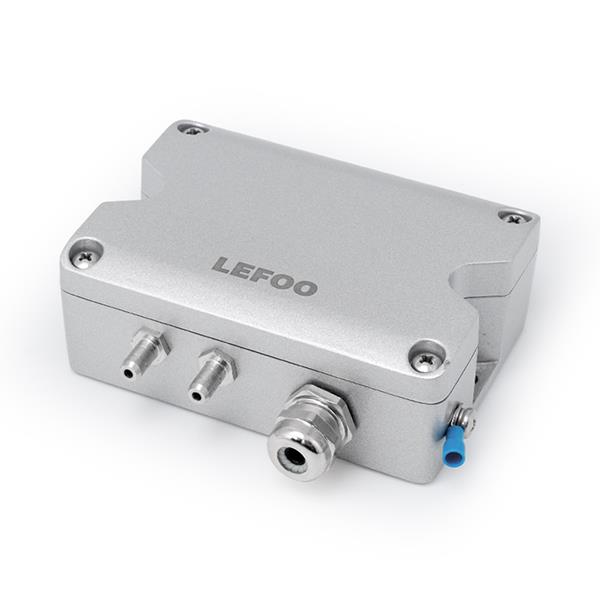

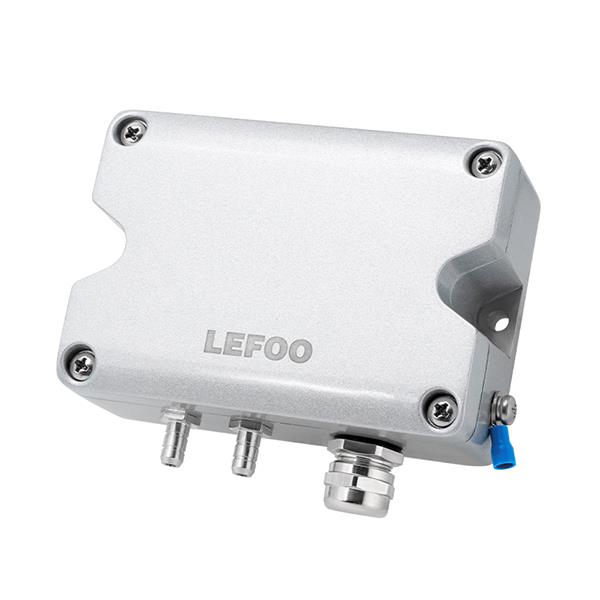

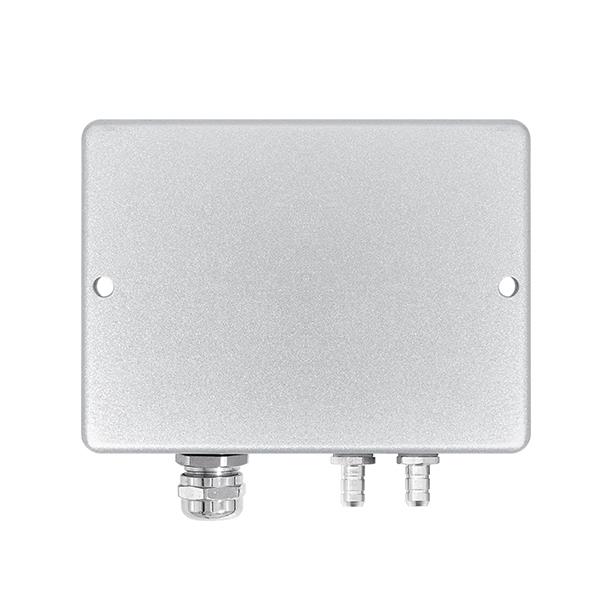

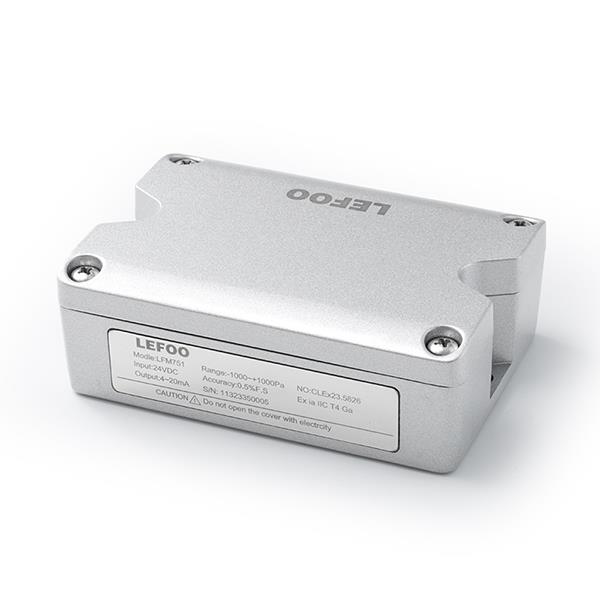

LFM751本質安全型微差壓變送器是一款可應用于危險場合的微差壓變送器產品采用鑄鋁外殼，防護等級高，適用于天然氣管網監控電廠送風系統、藥廠潔凈工程等各種工況復雜的工業環境。本產品采用高精度進口MEMS微壓芯體，具有壓力反應靈敏長期輸出穩定，溫度性能優越、方便安裝、抗強電磁干憂等特點。本產品分為本安防爆、本安粉塵防爆兩種型號，其中本安防爆可工作在0區、1區、2區，本安粉塵防爆可工作在21區、22區。
技術參數
|
壓力量程 |
LFM7516 |
- 100 ~ +100Pa(最小可設0 ~ +50) |
|
LFM7510 |
- 1000 ~ +1000Pa(最小可設0 ~ +100Pa) |
|
|
LFM7512 |
- 10000 ~ +10000Pa(最小可設0 ~ +1000Pa) |
|
|
允許過壓 |
10Kpa(量程≤1000Pa)、80Kpa(量程>1000Pa) |
|
|
精度 |
±0.5%FS(量程≥500Pa) / 1%FS(量程＜500Pa) |
|
|
測量介質 |
空氣或者中性氣體 |
|
|
工作溫度 |
-20℃ ~70℃ |
|
|
補償溫度 |
-5C ~65C |
|
|
存儲溫度 |
-40C ~80C |
|
|
輸出信號 |
4 ~20mA二線制 |
|
|
負載電阻 |
≤250Ω |
|
|
供電電源 |
12 ~30 VDC |
|
|
防爆標志 |
Ex ia ⅡCT4 Ga / Ex ib ⅢCT130℃ Db |
|
|
防爆參數 |
Ui ：30VDC； Ii： 120mA； Pi ：0.75W；Ci ：0.01uF； Li ：0mh |
|
|
認證項目 |
歐盟CE認證 ，本安防爆認證 ，本安粉塵防爆認證 |
|
|
外殼材質 |
鑄鋁 ADC12 ，注意：產品外殼為鋁合金材質 ，使用中必須防止由于沖擊或摩擦引起的點燃危險 |
|
|
防護等級 |
IP65 |
|
|
壓力接口 |
金屬倒刺接口 ，φ6.2mm |
|
|
電纜接頭 |
電纜最大直徑 φ8mm |
|
|
重量 |
375g |
|
選型說明
|
代號及說明 |
備注 |
|||||
|
LFM751 |
|
型號 |
||||
|
|
|
6 |
-100～100Pa |
量程范圍 |
||
|
0 |
-1000～1000Pa |
|||||
|
2 |
-10000～10000Pa |
|||||
|
|
|
B |
本質安全型 |
防爆類型 |
||
|
F |
粉塵本質安全型 |
|||||
|
|
||||||
|
LFM751 0 B |
選型舉例 |
|||||
|
型號： LFM751 |
||||||
|
量程范圍： -1000Pa~1000Pa |
||||||
|
防爆類型：本質安全型 |
||||||
